電纜故障測試儀能快速找地下線纜故障點嗎

電纜故障測試儀在大多數情況下能夠快速定位地下線纜的故障點，但其效率受多種因素影響。以下是關鍵點分析：

1. 能否快速定位？

• 是的，但需滿足條件：
  現代電纜故障測試儀結合多種技術（如時域反射法TDR、脈沖電流法、聲磁同步定位等），通常能在幾分鐘到幾小時內完成定位，遠快于傳統人工排查。

• 簡單故障（如短路、斷路）：TDR可直接通過反射波形快速確定故障距離，耗時短（數分鐘）。

• 復雜故障（如高阻泄漏、間歇性故障）：可能需要高壓沖閃法或多次測試，時間延長（1~3小時）。

2. 影響定位速度的因素

• 故障類型：

• 低阻故障（電阻＜100Ω）：TDR直接定位，最快。

• 高阻故障（電阻＞1kΩ）：需高壓擊穿后轉為低阻，增加沖閃步驟。

• 閃絡性故障：需多次放電捕捉信號，耗時較長。

• 電纜環境：

• 埋深與路徑清晰度：若路徑未知，需先使用管線儀定位電纜走向，延長總時間。

• 電磁干擾：城市地下管線密集區域可能干擾信號，需反復驗證。

• 設備與操作水平：

• 儀器精度：高端設備支持智能波形分析，減少人為誤判。

• 經驗：熟練人員可快速解讀波形特征（如反射脈沖、聲磁延時），新手可能需更長時間。

3. 典型定位流程與耗時

1. 預定位（粗測）：

• 使用TDR或高壓沖閃法確定故障點距離，約5~30分鐘。

2. 路徑追蹤（若未知電纜走向）：

• 管線探測儀掃描路徑，約10~60分鐘。

3. 精確定點：

• 聲磁同步法沿電纜路徑監聽放電聲，約10分鐘~2小時（取決于環境噪音）。

總耗時：簡單故障可在30分鐘內解決，復雜環境或高阻故障可能需2~5小時。

4. 提高效率的建議

• 預處理：明確電纜類型（低壓/高壓、鎧裝/非鎧裝）、歷史故障記錄。

• 多方法聯動：例如TDR粗測+聲磁同步精確定點，減少盲測時間。

• 環境降噪：夜間操作減少聲學干擾，或使用高靈敏度拾音器。

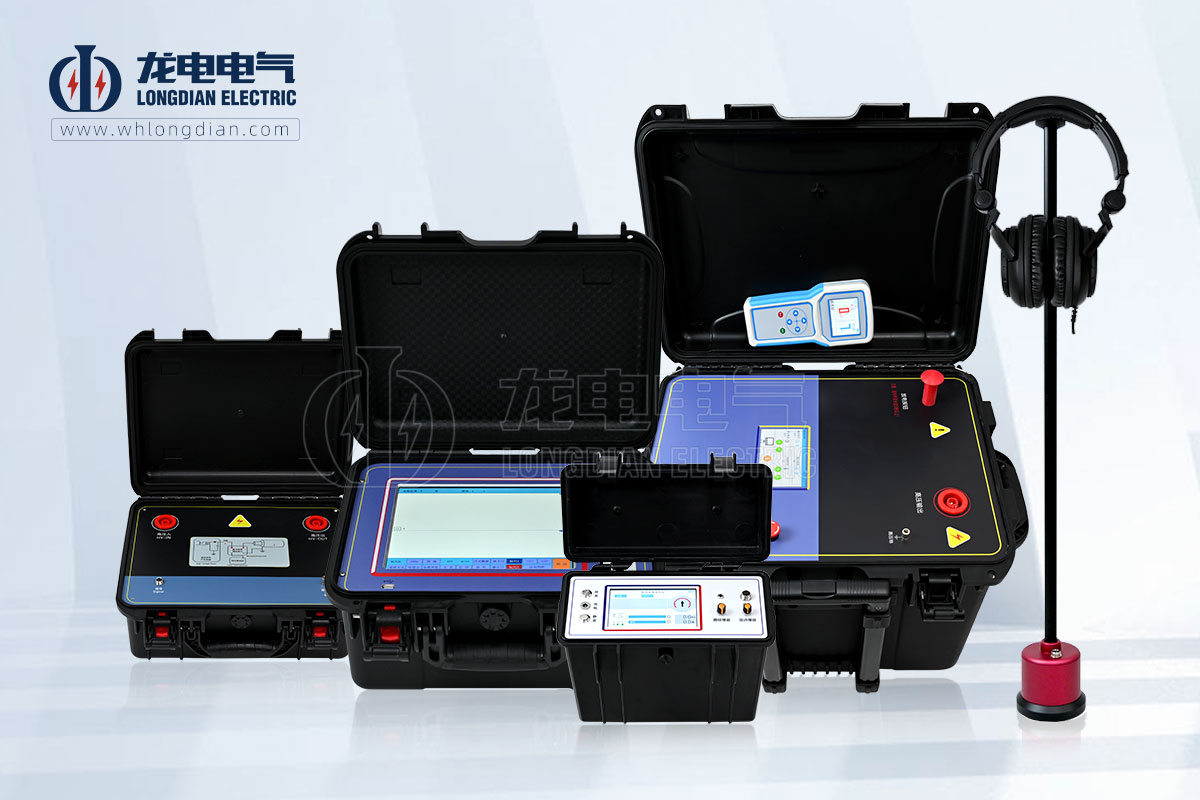

• 技術升級：選擇支持AI波形分析的設備（如武漢龍電電氣LD2004高端型號），可自動匹配故障類型。

5. 局限性

• 完全斷纜無反射：TDR無法捕捉信號，需依賴跨步電壓法或高精度定位儀。

• 多點故障：波形疊加可能導致誤判，需分段測試。

• 超長電纜（＞3km）：信號衰減可能影響精度，需中繼放大設備。

電纜故障測試儀在多數場景下可快速定位故障，尤其是配合經驗豐富的操作人員和合適的測試方法時。但對于復雜高阻故障或惡劣環境，需預留更長時間并綜合使用多種技術手段。
